昆明川字网格托盘高位货架专用厂家

产品文档

封面页

昆明川字网格托盘高位货架专用厂家

——川字结构 · 网格防滑 · 高位货架专用——

报告日期：2026年4月

目录

1. 基本介绍

2. 性能特点

3. 技术参数

4. 使用说明

5. 定制说明

6. 采购须知

7. 批发报价

一、基本介绍

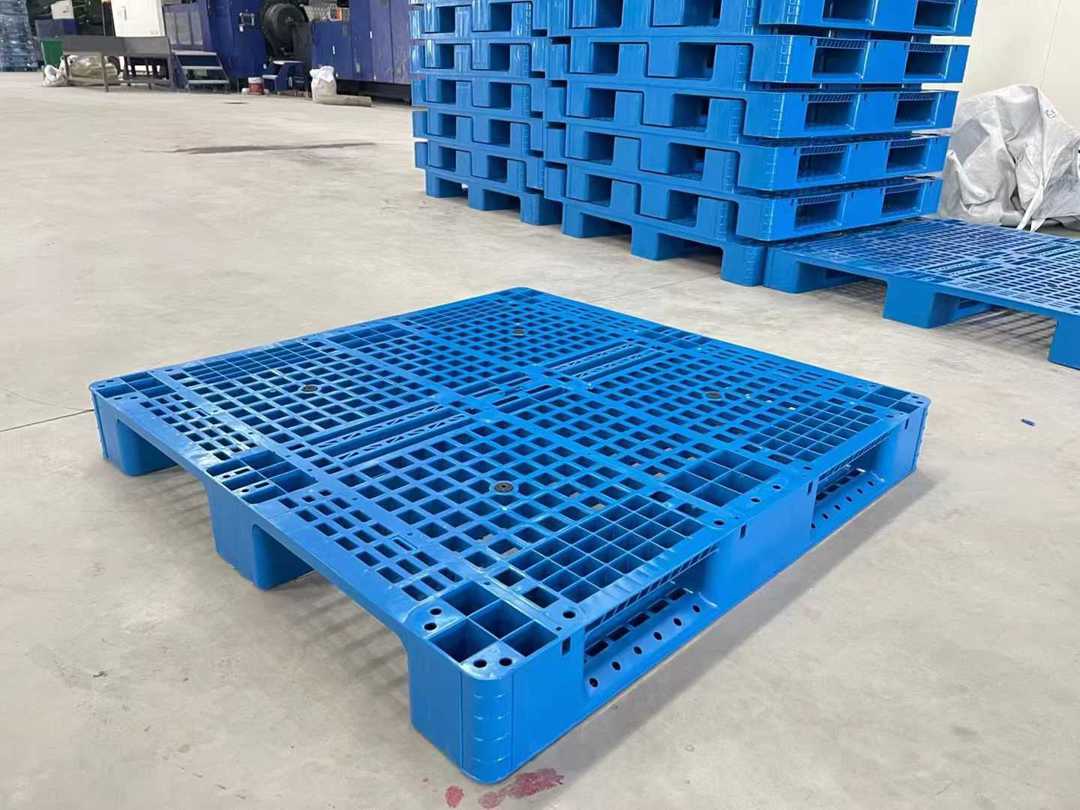

产品名称：昆明川字网格托盘（高位货架专用）

产品定义：川字网格托盘是一种底部设计有三条平行纵梁（形似“川”字）的塑料托盘，面板采用网格镂空结构。该结构专为配合横梁式货架、自动化立体库等高位仓储系统设计，具备高强度、高刚性、良好通风性及四向进叉等特点。

适用场景：广泛应用于昆明及云南地区的烟草仓库、医药配送中心、食品冷链仓储、电商物流分拨中心、制造业成品库等需要高位货架存储的场所，特别适合与高位叉车、堆垛机配合使用。

核心定位：满足昆明本地企业对高位货架仓储的刚性需求，提供尺寸精准、承重可靠、适配性强的川字网格托盘，支持标准化作业与自动化对接。

产地优势：立足云南昆明生产，能够为本地及周边客户提供快速供货、低运输成本的服务，同时可根据客户货架尺寸进行精准定制。

二、性能特点

1. 川字结构优势

三纵梁承重设计：底部三条平行纵梁贯穿托盘全长，形成川字型支撑结构。中间纵梁为主要承力部件，两侧纵梁辅助支撑，确保载荷均匀传递至货架横梁，显著提升架载能力。

四向进叉灵活操作：川字型托盘通常设计为双向或四向进叉，手动液压车可从两侧插入，电动叉车可从四向操作，适应不同搬运设备，提升仓库作业灵活性。

货架专用定位：川字结构的纵梁间距与标准横梁式货架的梁间距匹配，托盘放置后受力点集中在纵梁与货架横梁的接触面，避免面板悬空受压变形，确保高位存储安全。

底部加强设计：纵梁内部可内置加强钢管，进一步提升抗弯刚度，防止长期重载下托盘产生永久性挠曲变形，保障货架存取作业的稳定性。

2. 网格面板优势

通风防潮：网格镂空设计促进空气流通，避免货物底部积水、发霉，特别适合需要通风的农产品、食品及冷库环境。同时有利于冷气循环，提升冷链效率。

排水排污：网格孔洞便于清洗时水流和污物快速排出，减少清洁死角，保持托盘卫生。适合食品加工、医药等对洁净度要求高的行业。

轻量化节材：相比平板托盘，网格结构在保证强度的前提下减少材料用量，降低托盘自重，节省生产原料和运输能耗。

防滑性能好：网格筋条表面设计有防滑纹理，增加货物与托盘接触面的摩擦力，防止货物在搬运过程中滑移。

3. 高位货架适配性

高架载能力：川字网格托盘专为高位货架设计，内置加强钢管后架载可达1-2吨，满足大多数重型货物上架存储需求。托盘在高位货架上长期承重时挠曲度小，保证货物稳定。

尺寸精度高：采用精密注塑模具生产，长宽尺寸公差控制在±3mm以内，确保托盘与货架横梁、堆垛机货叉的精准配合，避免因尺寸偏差导致存取故障。

抗弯刚性优：通过优化加强筋布局和壁厚，托盘在满载状态下挠曲度控制在安全范围内（通常≤5mm），确保高层货架上货物水平不倾斜。

耐磨耐冲击：选用高刚性HDPE或PP材料，具备良好的抗冲击性和耐磨性，可经受叉车频繁操作和托盘间碰撞，使用寿命长。

4. 材质与工艺

优质原料：采用全新高密度聚乙烯（HDPE）或聚丙烯（PP）注塑成型，材料具有高强度、耐低温、耐化学品腐蚀等特性。可按需添加抗紫外线剂、抗静电剂等功能助剂。

一体注塑成型：使用大型注塑机一次成型，产品结构致密，无拼接、无焊接，尺寸稳定，批次一致性好。

可内置钢管：根据承载需求，可在川字纵梁内部预埋镀锌矩形钢管，钢塑复合结构大幅提升架载能力和抗弯刚度，满足超重货物上架要求。

绿色环保：产品100%可回收再利用，符合环保要求，报废后可破碎造粒制成其他塑料制品。

三、技术参数

1. 标准规格参数

标准川字网格托盘（无钢管）

• 外形尺寸：1200mm×1000mm×150mm

• 面板形式：网格镂空

• 底部结构：川字型（三条纵梁）

• 进叉方式：四向进叉

• 产品自重：约12-16公斤

• 静载能力：3-4吨

• 动载能力：1-1.5吨

• 架载能力：0.8-1吨

• 适用场景：一般货架存储、地面周转

加强型川字网格托盘（内置钢管）

• 外形尺寸：1200mm×1000mm×150mm

• 面板形式：网格镂空

• 底部结构：川字型，纵梁内置钢管（2-4根）

• 进叉方式：四向进叉

• 产品自重：约15-20公斤

• 静载能力：4-6吨

• 动载能力：1.5-2吨

• 架载能力：1.5-2吨

• 适用场景：高位货架、重载货物、自动化立体库

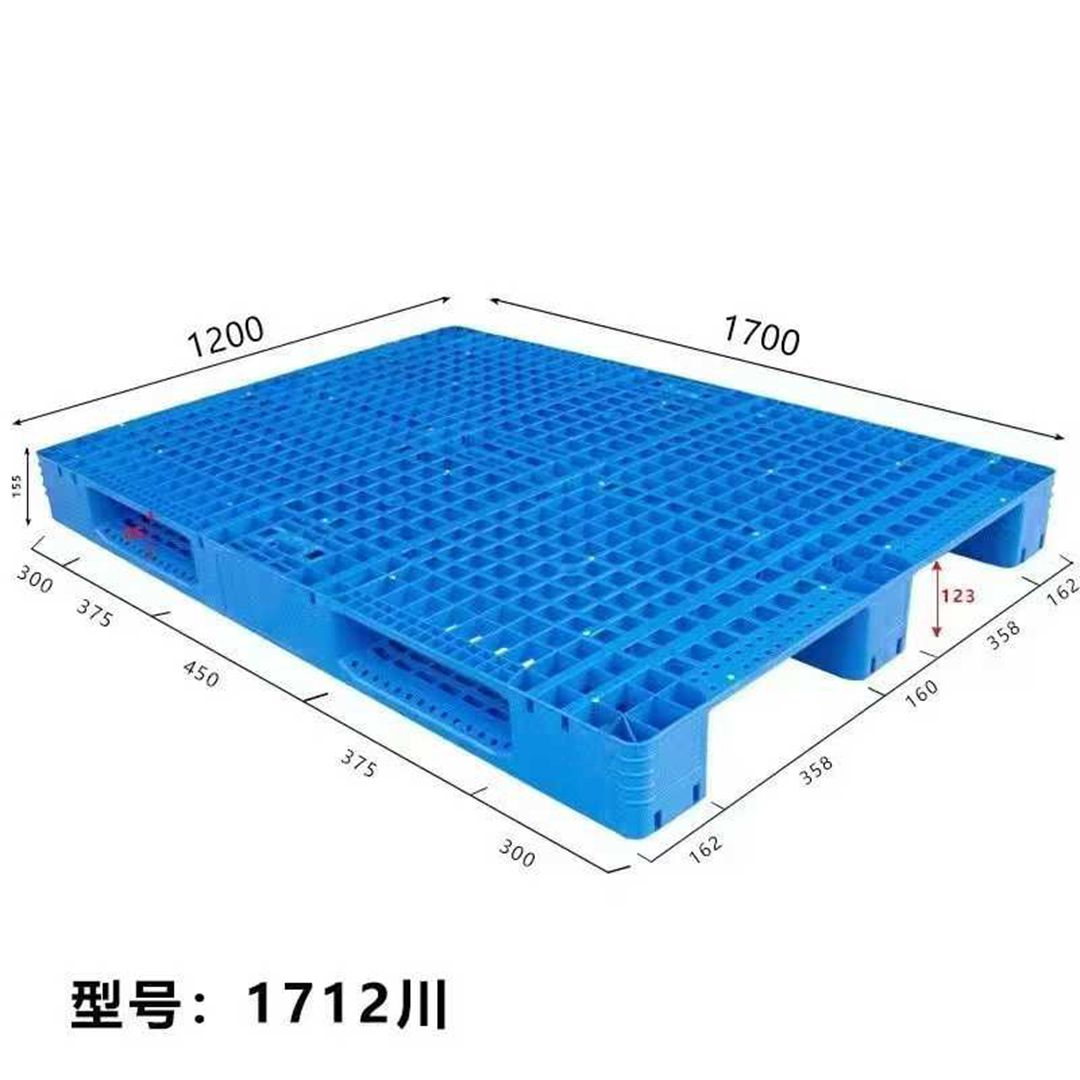

其他标准尺寸

• 1300mm×1100mm川字网格托盘

• 1200mm×1200mm川字网格托盘

• 1100mm×1100mm川字网格托盘

• 非标尺寸可定制

2. 材质参数

• 主要原料：高密度聚乙烯（HDPE）或聚丙烯（PP）

• 原料类型：100%全新料

• 颜色：标准蓝色、灰色，可定制其他颜色

• 耐温范围：-25℃至60℃

• 内置钢管规格：矩形钢管，壁厚1.2-2.0mm，表面镀锌处理

• 抗紫外线等级：UV6-8级（可添加）

3. 尺寸公差

• 长度公差：±3mm

• 宽度公差：±3mm

• 高度公差：±2mm

• 对角线公差：±5mm

• 挠曲度（满载架载）：≤5mm

四、使用说明

1. 使用前检查

• 检查托盘表面是否有裂纹、破损或变形

• 确认网格孔洞无堵塞，便于通风排水

• 检查川字纵梁是否完整，内置钢管有无外露（如有）

• 清理托盘表面异物，避免划伤货物

2. 高位货架使用规范

放置要求：托盘应平稳放置在货架横梁上，确保三条川字纵梁完全搁置在横梁上，不得出现悬空或偏置。托盘边缘与货架立柱之间应保留适当间隙（约25-50mm），防止存取时碰撞。

载荷分布：货物应均匀分布在托盘面板上，避免集中载荷。袋装或箱装货物应平整码放，重心位于托盘中心区域。超长货物不得超出托盘边缘。

严禁超载：严格遵守托盘的架载能力标称值。超载可能导致托盘变形、断裂或货物坠落，引发安全事故。货架载能力通常低于静载，使用时务必以架载为准。

定期检查：每月检查托盘在货架上的使用状态，观察是否有永久性变形、裂纹或纵梁下沉现象。发现问题立即更换托盘，不得继续使用。

3. 搬运操作

• 叉车货叉应完全插入托盘叉孔，确保货叉长度大于托盘深度的2/3

• 叉车起升和下降动作应平稳，避免剧烈冲击导致托盘开裂或货物倾倒

• 禁止单叉作业（只插入一条货叉），必须双叉完全插入

• 手动液压车操作时，确保货叉完全进入川字纵梁之间的通道

4. 存储与堆码

• 空置托盘可堆叠存放，堆叠高度建议不超过10层

• 满载托盘堆码时，底层托盘不得超载，堆码层数根据底层托盘承重能力确定

• 存放于平整、干燥地面，避免长期暴晒或雨淋

• 户外存放应加盖遮阳布或防雨罩

5. 清洁与维护

• 使用高压水枪或中性清洁剂冲洗，网格孔洞可用刷子清理

• 避免使用强酸、强碱溶剂直接清洗

• 定期检查钢管有无锈蚀（内置钢管型），如有锈蚀需评估承载能力

• 轻微裂纹可继续使用但需监控，严重破损应立即停用

6. 注意事项

• 禁止将托盘用于承载与HDPE/PP不相容的化学品

• 禁止在托盘上进行切割、焊接等明火作业

• 禁止超低温（<-25℃）或超高温（>60℃）环境使用（特殊改性除外）

• 禁止将托盘作为临时工作平台进行敲击、钻孔等操作

五、定制说明

1. 定制流程

第一步：需求沟通
客户提供所需托盘的尺寸、承重要求、货架规格、使用环境等信息，我方专业顾问记录并分析。

第二步：方案设计
技术团队根据货架横梁间距、货物重量等参数，在3个工作日内提供设计方案，包括3D图纸、钢管布局、材料建议及报价。

第三步：样品确认
对于非标定制或新模具，开模后制作样品，寄送客户进行货架实测，确认挠曲度和承载能力满足要求。

第四步：批量生产
样品确认合格后，启动批量生产，质检全程监控内置钢管位置、尺寸精度等关键指标。

第五步：交付验收
物流配送至指定地点，客户现场验收，确认产品规格、数量及质量无误。

2. 定制范围

• 尺寸定制：长宽可根据客户货架规格定制，范围800mm×600mm至1500mm×1200mm

• 承重定制：通过调整壁厚、加强筋密度及内置钢管数量，实现架载0.5-2.5吨不同等级

• 钢管配置定制：可选择钢管数量（2根、4根、6根）、钢管壁厚（1.2mm、1.5mm、2.0mm）

• 颜色定制：标准蓝色、灰色，可定制红、黄、绿、黑等

• 标识定制：可丝印企业Logo、货架位置编号、二维码等

• 功能定制：可添加防静电剂、抗UV剂、阻燃剂等

3. 定制优势

• 自有模具开发能力，开模周期20-30天

• 可根据客户货架图纸精准匹配尺寸

• 专业CAE模拟分析，确保架载安全可靠

• 昆明本地生产，沟通便捷，交付快速

六、采购须知

1. 采购前准备

• 明确货架类型（横梁式、牛腿式）、横梁间距及深度

• 确认货物单元重量及堆码高度

• 测量叉车货叉长度及宽度，确保适配

• 了解使用环境（常温、冷库、洁净室等）

• 预估首批采购数量及年度用量

2. 样品政策

• 新客户可申请样品测试，样品费按成本收取

• 样品费在后续批量订单中全额抵扣

• 批量订单前可安排实地验厂及产品现场测试

3. 合同签订要点

• 明确产品规格、尺寸、承重指标（特别是架载能力）

• 约定内置钢管规格及数量（如适用）

• 约定交货周期、验收标准及质保条款

• 确认定制模具费用及返还条件

• 约定售后服务范围及响应时间

4. 物流与交付

• 支持自提、专车配送、物流发货

• 云南省内快速送达

• 提供上门卸货及现场验收服务（批量订单）

• 可分批交付，减轻仓储压力

5. 付款方式

• 对公转账

• 长期合作客户可申请账期

• 定制订单通常需预付定金

6. 售后服务

• 质保期：标准产品1-2年，内置钢管产品2-3年

• 售后响应：工作日快速响应

• 服务内容：使用培训、定期回访、损坏产品维修或换新

• 支持废旧托盘回收

七、批发报价

1. 报价说明

• 以下报价为含税出厂价，不含运费

• 价格随原材料市场波动可能调整，以实际询价为准

• 批量越大，单价越优惠

• 内置钢管型号价格高于普通型号

2. 参考价格区间

标准川字网格托盘（无钢管）

• 尺寸1200×1000mm，静载3-4吨，架载0.8-1吨

• 价格区间：中等偏低水平

• 最小起订量：100片

加强型川字网格托盘（内置2-4根钢管）

• 尺寸1200×1000mm，静载4-6吨，架载1.5-2吨

• 价格区间：中等偏高水平

• 最小起订量：100片

其他尺寸及定制产品

• 价格根据尺寸、承重、钢管配置单独核算

• 非标定制需考虑模具费分摊

3. 批发阶梯优惠

• 单次采购100-499片：享受标准批发价

• 单次采购500-999片：享受一定折扣优惠

• 单次采购1000-1999片：享受更高折扣优惠

• 单次采购2000片以上：享受最高折扣优惠

• 年度框架协议客户：额外享受返点

4. 模具费说明

• 标准尺寸产品：无需模具费

• 非标尺寸定制：需支付开模费（视尺寸复杂程度而定）

• 累计采购量达到约定数量，模具费全额或部分返还

• 多家客户可联合开模，分摊成本

5. 运费参考

• 昆明市区及周边：运费较低，批量大时可免运费

• 云南省内地州：根据距离核算

• 省外：根据数量及距离单独核算

• 整车配送运费更优

6. 报价获取方式

• 提供规格、数量、收货地址及货架参数

• 我方在24小时内出具正式报价单

• 长期合作客户可锁定年度价格

结尾页

昆明川字网格托盘高位货架专用厂家——为您的立体仓储提供可靠支撑

• 川字结构：三纵梁承重，专为高位货架设计

• 网格面板：通风防潮，防滑排水

• 可内置钢管：架载能力提升至1.5-2吨

• 尺寸精准：适配各类横梁式货架及自动化设备

• 厂家直销：价格合理，批发优惠

• 本地服务：昆明设厂，快速交付，专业售后

欢迎联系我们，获取免费技术咨询及定制方案！
