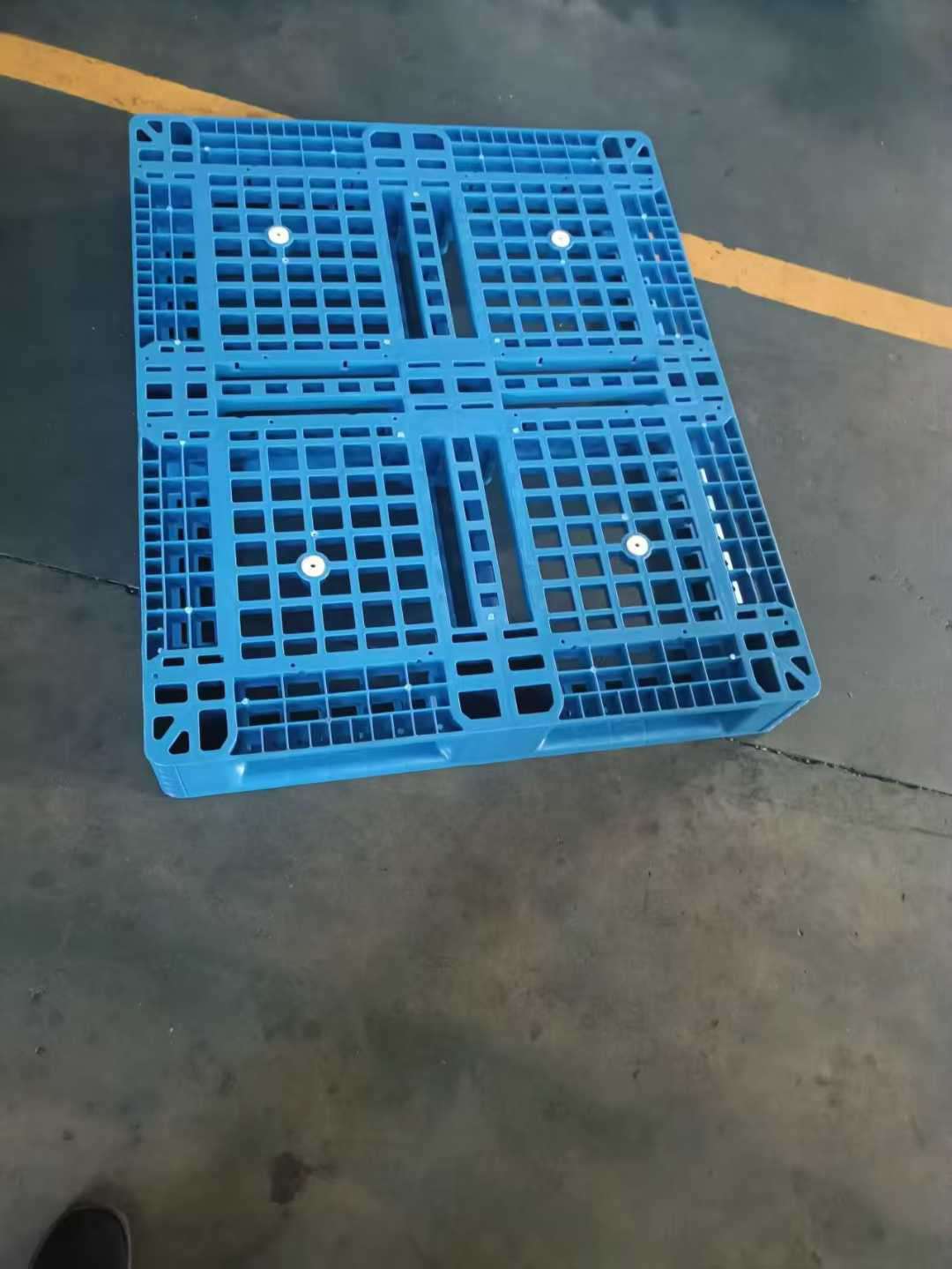

昆明自动化仓库田字网格托盘

昆明自动化仓库田字网格托盘

——田字结构 · 网格设计 · 自动化专用——

报告日期：2026年4月

目录

• 基本介绍

• 性能特点

• 技术参数

• 使用说明

• 定制说明

• 采购须知

• 批发报价

一、基本介绍

产品名称： 昆明自动化仓库田字网格托盘

产品定义： 田字网格托盘是一种底部呈田字形结构（九条腿，四条通道）的塑料托盘，其名称来源于底部加强筋布局形似汉字“田”。田字结构使得托盘底部形成四个叉车通道，叉车可从四个方向进入作业。与九脚托盘相比，田字托盘具有更强的抗弯强度和承重能力；与川字托盘相比，田字托盘底部支撑点更多，受力更加均匀。网格设计是指托盘的上表面为网格状结构，而非实心平板，这种设计在保证足够承载面积的同时，减少了材料用量，降低了托盘自重，同时便于排水和通风。

自动化仓库专用含义： 自动化仓库是指采用自动化立体仓库系统、自动输送线、自动堆垛机、AGV自动导引车等自动化设备进行货物存取和搬运的现代化仓库。这类仓库对托盘的精度、平整度、尺寸一致性、与自动化设备的兼容性有极高要求。田字网格托盘专为自动化仓库设计，具有以下特点：一是托盘尺寸精度高，正负公差控制在2毫米以内，确保与输送线和堆垛机精准对接；二是托盘底部结构规整，便于输送线滚筒和链条平稳传输；三是托盘表面网格设计有利于自动化设备的光电传感器识别和定位；四是托盘四角设有倒角和导向斜面，便于在输送线上自动对中。

适用场景： 广泛应用于云南及周边地区的自动化立体仓库、智能物流配送中心、自动化生产线、AGV搬运系统、自动分拣系统、烟草自动化仓库、医药自动化仓库、电商自动化仓、汽车零部件自动化仓、食品饮料自动化生产线等需要与自动化设备配合使用的场景。

核心定位： 满足云南本地自动化仓库和智能物流系统对高精度、高兼容性塑料托盘的严格要求，以田字结构和网格设计提供优异的承重能力和自动化作业兼容性，帮助企业实现仓储自动化升级，提高作业效率。

产地与厂家优势： 作为昆明本地专业的塑料制品生产厂家，我们长期致力于塑料托盘、塑料卡板、田字托盘、川字托盘、九脚托盘等工业塑料产品的研发与制造。工厂拥有多台大型注塑设备，具备高精度模具自主开发能力，可批量生产满足自动化仓库精度要求的田字网格托盘。选择云南昆明塑料托盘 卡板厂家，可享受更低的运输成本、更短的供货周期以及面对面的技术沟通与售后支持。自动化仓库对托盘要求极高，选择本地专业厂家便于技术对接和质量把控。

二、性能特点

田字结构设计： 托盘底部呈田字形结构，设有九条加强腿，形成四个贯通的叉车通道。这一结构具有以下优势：一是四面进叉，叉车可从前后左右四个方向进入作业，操作灵活；二是九条腿分布均匀，受力点密集，托盘承重能力优于九脚托盘；三是田字结构抗弯强度高，适合重型货物承载；四是底部通道高度适中，兼容各类叉车和部分手动液压车；五是田字结构便于在输送线和滚筒线上平稳传输，适合自动化作业。

网格表面设计： 托盘上表面为网格状结构，由纵横交错的加强筋组成网格。这一设计具有以下优势：一是网格结构在保证足够承载面积的前提下，减少了材料用量，降低了托盘自重，节约成本；二是网格设计便于排水和通风，适合冷库、冷链物流、清洗频繁的场景；三是网格结构有利于自动化设备的光电传感器从下方识别托盘位置，提高定位精度；四是货物与托盘接触面有网格筋条支撑，摩擦力适中，不易滑动；五是从上方洒落的液体或粉尘可从网格孔洞漏下，不会积聚在托盘表面，保持货物底部干燥；六是网格结构使得托盘的四个侧面也可以作为叉车进叉方向，进一步增加了操作灵活性。

自动化仓库兼容性： 田字网格托盘专为自动化仓库设计，具有以下自动化兼容特性：一是尺寸精度高，长度、宽度、厚度公差严格控制在正负2毫米以内，确保与自动化设备精准对接；二是托盘底部平整规整，输送线滚筒和链条可以平稳传输，不会产生卡滞或跳动；三是四角设有倒角和导向斜面，便于在输送线上自动对中，减少偏移；四是托盘边缘平整，不会刮擦输送线侧导轨；五是托盘重量一致性好，便于自动化设备识别和抓取；六是网格设计有利于自动化堆垛机的货叉精准插入，减少定位误差；七是托盘表面设有定位标识或RFID芯片槽，便于自动化系统进行货物追踪和定位。

优异的承重能力： 田字结构使托盘具有较高的抗弯强度和承重能力。静载通常为3000至6000公斤，动载为1000至2000公斤，货架载为800至1500公斤。这一承重等级使其能够承载重型货物，同时满足自动化立体仓库货架存储的要求。

高抗弯强度： 田字托盘底部九条腿和内部密集的加强筋网络使其具有优异的抗弯强度。在货架跨距1000毫米、承载1000公斤的条件下，托盘跨中挠曲变形控制在5毫米以内，符合自动化立体仓库对托盘变形量的严格要求。较小的变形量确保货物在货架上保持稳定，不会因托盘下垂而导致货物倾斜或滑落，同时保证堆垛机货叉能够顺利插入。

优异的抗蠕变性能： 自动化仓库中的托盘长期承受恒定载荷，容易出现蠕变变形。我们的田字网格托盘选用高分子量高密度聚乙烯，并优化注塑工艺参数，使托盘的抗蠕变性能显著提升。在长期承重使用后，托盘变形量小，确保在货架上的长期安全性和与自动化设备的兼容性。

耐磨耐用： 采用高密度聚乙烯全新料制造，表面硬度高，耐磨性好，经得起自动化设备高频次的存取作业。托盘边缘和叉孔经过加强设计，抗冲击能力强。正常使用条件下，田字网格托盘使用寿命可达5至8年。

耐候耐腐蚀： 可在零下25摄氏度至60摄氏度环境中稳定使用，耐酸碱、耐潮湿、耐化学腐蚀。添加抗紫外线稳定剂后，可在户外短时使用。耐低温型产品可在零下35摄氏度的冷库和冷链自动化仓库中正常使用。

卫生与清洁： 网格设计使得托盘表面不易积水、积尘，冲洗后水分可快速排出，减少细菌滋生。采用食品级塑料材质，无毒无味，不吸潮，不发霉，无虫蛀，无需熏蒸处理，符合ISPM15出口标准。适合食品、医药、冷链等行业使用。

防滑设计： 网格筋条表面设有防滑纹理，有效防止货物在搬运和运输过程中滑动。网格结构本身也增加了货物与托盘之间的摩擦力。部分型号在托盘底部也设有防滑设计，增加与输送线的摩擦力。

RFID芯片槽预留： 田字网格托盘可预留RFID射频识别芯片安装槽，便于企业进行智能化仓储管理和货物追踪。芯片槽位置通常设计在托盘侧面或底部，不影响托盘正常使用。配合自动化仓库的RFID读写系统，可实现对托盘的实时定位和货物信息管理。

可回收环保： 产品100%可回收利用，符合环保理念。生产过程中无有害物质排放。

三、技术参数

标准田字网格托盘规格

规格一：长度1200毫米，宽度1000毫米

• 厚度：140至160毫米

• 静载：4000至6000公斤

• 动载：1200至2000公斤

• 货架载：800至1500公斤

• 进叉方式：四面进叉

• 网格孔径：40至60毫米

• 单块重量：18至28公斤

• 使用温度：零下25摄氏度至60摄氏度

• 颜色：蓝色、黑色、灰色

规格二：长度1200毫米，宽度800毫米

• 厚度：140至160毫米

• 静载：3500至5000公斤

• 动载：1000至1500公斤

• 货架载：600至1200公斤

• 进叉方式：四面进叉

• 网格孔径：40至60毫米

• 单块重量：15至25公斤

• 使用温度：零下25摄氏度至60摄氏度

• 颜色：蓝色、黑色、灰色

规格三：长度1100毫米，宽度1100毫米

• 厚度：140至160毫米

• 静载：4000至6000公斤

• 动载：1200至2000公斤

• 货架载：800至1500公斤

• 进叉方式：四面进叉

• 网格孔径：40至60毫米

• 单块重量：20至30公斤

• 使用温度：零下25摄氏度至60摄氏度

• 颜色：蓝色、黑色、灰色

规格四：长度1300毫米，宽度1100毫米

• 厚度：150至170毫米

• 静载：4500至6500公斤

• 动载：1500至2000公斤

• 货架载：800至1500公斤

• 进叉方式：四面进叉

• 网格孔径：50至70毫米

• 单块重量：22至32公斤

• 使用温度：零下25摄氏度至60摄氏度

• 颜色：蓝色、黑色、灰色

自动化精度要求

• 长度公差：正负2毫米（自动化专用标准）

• 宽度公差：正负2毫米

• 厚度公差：正负0.8毫米

• 平面度：小于等于3毫米

• 对角线公差：正负4毫米

• 四角倒角：R5至R10毫米

• 导向斜面：15至30度

材质参数

• 主要原料：高密度聚乙烯，100%全新料

• 可选改性：抗紫外线型、抗静电型、阻燃型、耐低温型（零下35摄氏度）

• 标准颜色：蓝色、黑色、灰色

• 耐温范围：零下25摄氏度至60摄氏度（普通型）；零下35摄氏度至50摄氏度（耐低温型）

• 抗紫外线等级：可达到6至8级

• 表面处理：防滑纹理

RFID配置（可选）

• 芯片槽尺寸：标准尺寸，兼容主流RFID芯片

• 芯片槽位置：托盘侧面或底部

• 芯片槽数量：1至4个

• 芯片防护：可配置防护盖

四、使用说明

使用前准备

检查托盘精度：自动化仓库使用前，应对托盘进行精度抽检。使用卷尺或激光测量仪检查托盘的长度、宽度、厚度、对角线尺寸，确保公差在要求范围内。如有超差托盘，应剔除不得用于自动化线。

检查托盘完整性：检查田字网格托盘是否有裂纹、变形、破损或加强筋断裂。如有明显损伤，应降级使用或报废处理，不得用于自动化仓库。

清洁处理：新购托盘使用前应用清水冲洗，去除生产过程中可能残留的灰尘或脱模剂。对于食品、医药行业，建议使用纯水冲洗并晾干。网格托盘冲洗后应竖立沥水，确保网格孔内无积水。

自动化设备调试：在新批次托盘投入使用前，应在输送线、堆垛机、AGV等自动化设备上进行测试运行，确认托盘与设备的兼容性。测试内容包括输送线传输平稳性、堆垛机货叉插入顺畅度、光电传感器识别准确率等。

自动化作业使用

输送线使用：将托盘放置在输送线起始端，确保托盘方向与输送方向一致。托盘在输送线上传输时，应保持匀速，避免突然启停导致货物倾倒。网格托盘底部平整，适合滚筒线和链条线传输。输送线转弯处应适当降低速度。

堆垛机使用：自动化堆垛机货叉应从托盘叉孔方向进入，货叉插入深度应大于托盘深度的四分之三。货叉插入前应确认托盘位置准确，避免偏斜导致货叉撞击托盘边缘。托盘上架后应确认与货架横梁接触均匀。

AGV使用：AGV自动导引车搬运托盘时，应确保AGV货叉与托盘叉孔对齐。托盘上应粘贴AGV识别码或安装RFID芯片，便于AGV系统识别和定位。AGV搬运过程中托盘上的货物必须用缠绕膜牢固固定。

承载作业

货物摆放：货物应均匀分布在托盘表面，避免偏心负载或集中载荷。网格托盘适合承载纸箱、周转箱、袋装货物等。小件货物应使用托盘上铺放垫板，防止从小网格孔中掉落。

重量控制：严禁超过托盘的标称动载、静载和货架载能力。自动化仓库货架载使用时应严格按照货架载限重操作，不得超载。

固定措施：自动化仓库中的托盘货物必须使用缠绕膜进行整体包裹固定。缠绕膜应从托盘底部开始缠绕，包裹至货物顶部，至少缠绕三至五层。对于高度较高的货物，应使用打包带加固。

手动搬运操作

叉车使用：田字网格托盘可使用叉车从四个方向进入作业。叉车货叉应完全插入托盘叉孔，货叉长度应大于托盘宽度的三分之二。插入和抽出时应缓慢操作，避免货叉撞击托盘加强筋。

手动液压车使用：田字托盘部分型号可兼容手动液压车。使用时货叉应从叉孔方向进入，货叉插入深度应大于托盘宽度的三分之二。重载时不建议长距离搬运。

严禁拖行：禁止在地面上直接拖行田字网格托盘，以免损坏托盘底部结构和叉孔边缘。

仓储堆码

货架使用：田字网格托盘适合立体仓库货架使用。上架前应确认货架横梁宽度不小于80毫米，托盘四边均有可靠支撑。货架跨距不应超过1200毫米。托盘放置应居中，避免偏斜。

地面堆码：田字托盘也适合地面堆码。堆码时，上层托盘应与下层托盘对齐，确保各脚受力均匀。堆码高度应根据底层托盘承载能力计算，一般堆码层数建议不超过四层。

空托盘堆码：空田字托盘可堆叠存放，但不能像九脚托盘那样嵌套。堆叠高度不宜超过六层。

清洁与维护

日常清洁：使用高压水枪冲洗托盘表面，网格结构便于水流通过，冲洗无死角。可用中性清洁剂去除油污，冲洗后自然晾干。

定期检查：每季度检查一次托盘是否有裂纹、变形、加强筋损坏或叉孔磨损。自动化仓库使用的托盘应每月检查一次精度，发现超差应及时淘汰。

RFID检查：对于配置RFID芯片的托盘，应定期检查芯片是否完好、信息是否可读写。芯片槽防护盖如有损坏应及时更换。

注意事项

• 禁止超过标称货架载能力上架使用

• 禁止在托盘上进行切割、焊接等动火作业

• 禁止将托盘长期暴露于超过60摄氏度的高温环境

• 禁止使用尖锐工具刮擦托盘表面

• 精度超差的托盘不得用于自动化仓库

• 受损托盘应及时更换，不得修补后继续使用

• 冷库使用应选择耐低温型号

• 自动化设备调试前不得批量投入使用

五、定制说明

定制流程

第一步：需求沟通
客户提供自动化仓库类型（立体库、输送线、AGV等）、货物类型及单托重量、货架跨距、自动化设备品牌及型号、是否需要RFID功能、是否需要防静电或抗紫外线等功能要求。作为云南昆明塑料托盘、卡板源头厂家，我们可安排技术人员上门勘测自动化仓库，测量输送线尺寸、货架参数，与自动化设备供应商技术对接，提供专业选型建议。

第二步：方案设计
技术团队根据客户提供的自动化设备参数、货物重量、货架跨距等，通过有限元分析计算所需托盘的承重能力和变形量。同时根据自动化设备要求确定尺寸精度等级和倒角导向设计。在5至7个工作日内提供田字网格托盘定制方案，包括外形尺寸、网格设计、承重等级、精度要求、RFID配置、颜色选择及报价。

第三步：样品确认
对于新开模具或特殊规格，制作样品寄送客户进行自动化设备上机测试。测试内容包括输送线传输测试、堆垛机货叉插入测试、AGV识别测试、光电传感器定位测试、承重变形测试等。客户确认合格后进入批量生产。

第四步：批量生产
样品确认合格后启动批量生产，质检全程监控尺寸精度、重量、承重性能及自动化兼容性指标。每批次抽取样品进行自动化设备测试。

第五步：交付与培训
产品交付时可提供使用指导和培训，包括自动化设备调试方法、精度检测方法、日常维护要点等。

定制范围

尺寸定制：可根据客户自动化设备参数定制非标规格。长度范围800至1600毫米，宽度范围800至1300毫米。非标尺寸需考虑模具开发费用。自动化仓库建议优先选用标准规格。

精度等级定制：可根据自动化设备要求定制不同精度等级。标准精度正负3毫米，高精度正负2毫米，超高精度正负1.5毫米。精度越高，模具和工艺要求越高，价格相应提高。

网格设计定制：可根据货物类型定制网格孔径大小和网格密度。小件货物用小孔网格，大件货物用大孔网格。也可定制非均匀网格，中心密边缘疏。

承重等级定制：可根据客户实际承载需求定制静载、动载和货架载等级。货架载范围500至2000公斤。承重等级越高，托盘厚度越大、重量越重。

厚度定制：厚度可在130毫米至180毫米范围内定制，厚度与承重能力正相关。自动化货架使用建议厚度不低于140毫米。

倒角与导向定制：可根据输送线要求定制四角倒角半径和导向斜面角度。标准倒角R5至R10毫米，导向斜面15至30度。

RFID配置定制：可定制RFID芯片槽的数量、位置和尺寸。标准为1至4个芯片槽，位置可选托盘侧面或底部。可配置芯片槽防护盖，保护芯片免受冲击和污染。

颜色定制：标准颜色为蓝色、黑色、灰色。可定制红色、绿色、黄色等企业识别色，便于自动化系统视觉识别。定制颜色需满足最低起订量要求。

材质定制：

• 普通型高密度聚乙烯：适用于大多数自动化仓库场景

• 抗紫外线型：适用于采光屋顶自动化仓库

• 抗静电型：表面电阻率10的4次方至10的6次方欧姆，适用于电子行业自动化仓库

• 阻燃型：满足特定防火要求

• 耐低温型：适用温度扩展至零下35摄氏度，适用于冷链自动化仓库

标识定制：可在托盘表面或侧面模内成型企业名称、二维码、流水编号、最大承重标识等。二维码可存储托盘ID信息，便于自动化系统扫码识别。也可在托盘表面预留标签粘贴区域。

定制优势

• 自有高精度模具开发能力，可满足自动化仓库精度要求

• 可进行自动化设备兼容性测试，确保上机合格率

• 昆明本地生产，沟通便捷，可上门测量自动化设备参数

• 支持中批量定制，200片起订

• 可配合自动化系统集成商进行联合调试

• 提供RFID芯片集成服务

六、采购须知

采购前准备

• 确认自动化仓库类型（立体库、输送线、AGV、分拣系统等）及设备品牌型号

• 确认货物类型、单托重量及托盘上货物高度

• 确认货架类型和货架跨距（横梁间距）

• 获取自动化设备对托盘的精度要求（通常可从设备供应商处获得）

• 确认是否需要RFID功能及芯片规格

• 确认是否需要防静电、抗紫外线、耐低温等特殊功能

• 预估采购数量、使用周期及补货频率

样品政策

• 自动化仓库项目建议先进行样品测试

• 新客户可申请标准规格样品（2至3片），样品费按成本收取

• 样品费在后续批量订单中全额抵扣

• 非标定制样品需支付样品费和模具费（如有），批量订单后按约定返还

• 批量订单前必须完成自动化设备上机测试

合同签订要点

• 明确托盘规格、尺寸、精度等级、承重等级、网格设计、颜色及数量

• 约定交货周期、验收标准及质保条款

• 明确尺寸公差和平面度要求（自动化专用标准）

• 确认RFID芯片槽规格和位置（如有）

• 确认特殊功能指标及检测标准

• 确认定制模具费用及返还条件（如有）

• 约定售后服务范围及响应时间

• 明确因托盘精度问题导致自动化设备故障的责任划分

物流与交付

• 田字网格托盘可堆叠运输

• 云南省内1至3天送达，省外3至7天送达

• 批量订单可提供送货上门及卸货服务

• 可分批交付，减轻客户仓储压力

• 建议使用带围栏的平板货车运输，防止托盘滑落

付款方式

• 对公转账为主要支付方式

• 自动化项目通常需预付定金

• 长期合作客户可申请账期

认证与资质

• 产品可提供第三方检测报告（精度检测、静载测试、动载测试、货架载测试）

• 可提供与自动化设备兼容性测试报告

• 防静电型产品可提供表面电阻检测报告

• 出口产品可提供ROHS、REACH等国际认证

• 符合ISPM15标准，无需熏蒸可直接出口

售后服务

• 质保期：2至3年

• 售后响应：工作日快速响应，自动化仓库紧急问题可安排人员到场

• 服务内容：使用指导、精度检测、损坏托盘鉴定、质量问题免费更换

• 自动化仓库项目可提供托盘精度定期复检服务

• 支持废旧田字托盘回收

七、批发报价

报价说明

• 报价为含税出厂价，不含运费

• 价格随国际原油价格波动可能调整，以实际询价为准

• 自动化仓库专用田字网格托盘因精度要求高，价格高于普通田字托盘

• 尺寸越大、承重越高、精度越高，价格相应提高

• 批量越大，单价越优惠

• RFID配置、防静电、抗紫外线等功能价格高于普通型

参考价格区间

田字网格托盘（1200乘1000毫米）

• 静载4000至6000公斤

• 标准精度正负3毫米

• 价格区间：中等水平

• 最小起订量：100片

田字网格托盘（1200乘1000毫米，高精度）

• 静载4000至6000公斤

• 高精度正负2毫米

• 价格区间：中等偏高水平

• 最小起订量：100片

田字网格托盘（1200乘800毫米）

• 静载3500至5000公斤

• 标准精度正负3毫米

• 价格区间：中等水平

• 最小起订量：100片

田字网格托盘（1100乘1100毫米）

• 静载4000至6000公斤

• 标准精度正负3毫米

• 价格区间：中等偏高水平

• 最小起订量：100片

非标定制田字网格托盘

• 价格根据尺寸、精度等级、承重等级、功能要求单独核算

• 需考虑模具费分摊（如有新开模具）

• 最小起订量：200片（特殊规格可协商）

批发阶梯优惠

• 单次采购100至499片：享受标准批发价

• 单次采购500至999片：享受一定折扣优惠

• 单次采购1000至1999片：享受更高折扣优惠

• 单次采购2000片以上：享受最高折扣优惠

• 自动化仓库大型项目可另行议价

• 年度框架协议客户：额外享受返点优惠

模具费说明

• 标准规格产品（1200乘1000、1200乘800等）：无需模具费

• 非标尺寸定制：需支付开模费，金额根据模具复杂程度和精度要求确定

• 高精度模具费用高于普通模具

• 累计采购量达到约定数量，模具费全额或部分返还

运费参考

• 田字网格托盘可堆叠运输

• 昆明市区及周边：运费较低，批量采购500片以上可免运费

• 云南省内地州：根据距离核算运费，整车发运运费更优

• 省外：根据数量、距离、运输方式单独核算

报价获取方式

• 提供自动化仓库类型、货物重量、采购数量及精度要求

• 我方在24小时内出具正式报价单及技术方案

• 自动化项目可提供现场技术交流后报价

• 长期合作客户可锁定季度价格

结尾页

昆明自动化仓库田字网格托盘——云南昆明塑料托盘、卡板源头厂家专业制造

• 田字结构：四面进叉，承重力强，抗弯优异

• 网格设计：自重轻，排水通风，便于自动化识别

• 自动化专用：高精度正负2毫米，输送线兼容

• 货架适用：货架载最高1.5吨，变形量小

• RFID预留：芯片槽设计，智能追踪

• 耐磨耐用：全新料制造，寿命5至8年

• 厂家直销：昆明本地生产，技术对接便捷

• 专业定制：尺寸、精度、功能全面可调

欢迎联系我们，获取免费自动化兼容性评估及田字网格托盘定制报价！
